什么是晶振？ 其稳定性特点和注意事项
晶體晶振几乎被应用于世界上所有的電子设备中，这种说法并不夸张。正是其出色的频率稳定性被广泛使用。
对晶體振荡器的相关内容及其出色的频率稳定性和背景做简单介绍，并对振荡所需的匹配进行说明。
石英的性质
石英作為一种物理现象

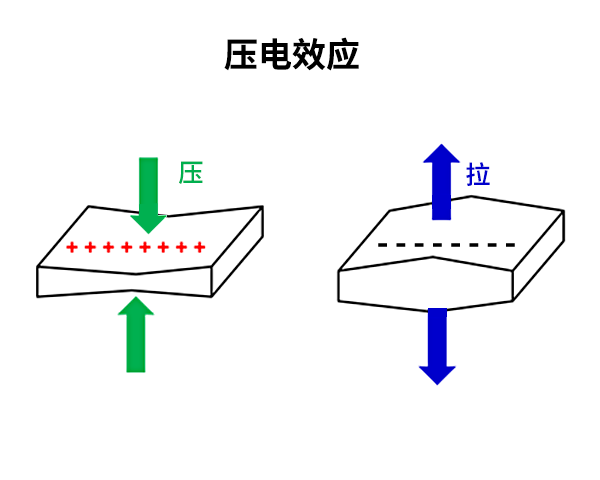

当对水晶的X轴垂直方向施加压力时，其表面会产生正電荷；而当对水晶表面施加拉力时，会产生负電荷。这种现象被称為压電效应。

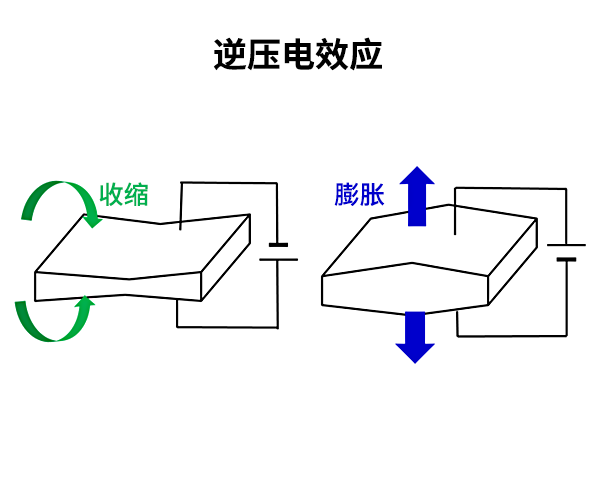

当对水晶的X轴垂直方向施加電场时，水晶会发生伸缩变形。这种现象被称為逆压電效应。

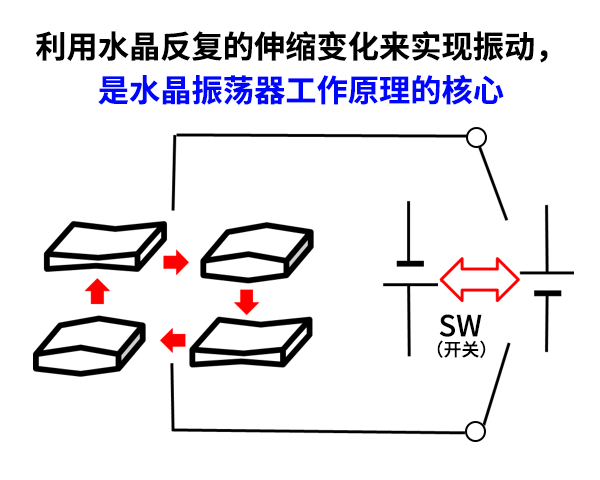

通过对水晶表面交替施加正或负電场，水晶会产生反复的伸缩变形。水晶振荡器正是利用这种机械变化来实现其功能。
词语解释
什么是水晶？
水晶是一种矿物，是石英结晶成六角柱状的形态，通常呈无色透明状。水晶具有一种特性，即当受到压力时会产生電荷，这种现象被称為压電效应。
振动和振荡

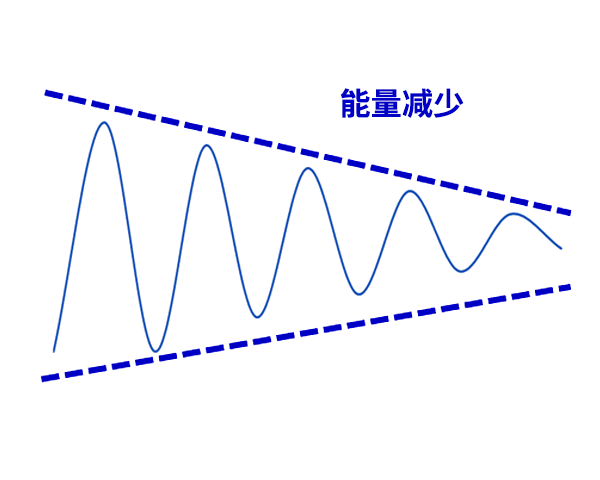

水晶产生的机械振动随着能量的消耗而逐渐减弱。

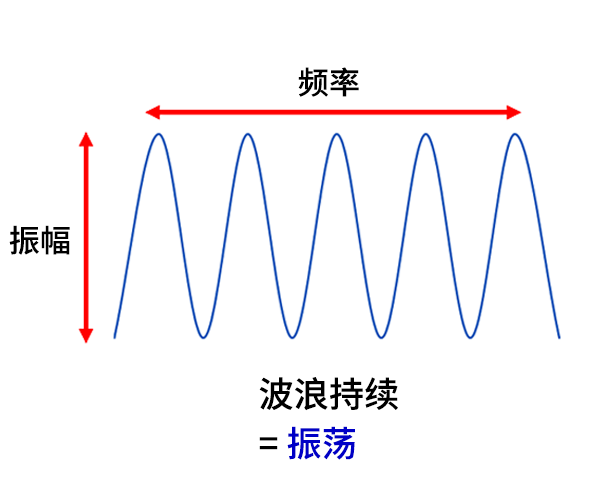

因此需要从外部注入能量，使水晶的机械振动保持在一定的振幅和频率上。这个过程被称為”振荡“。

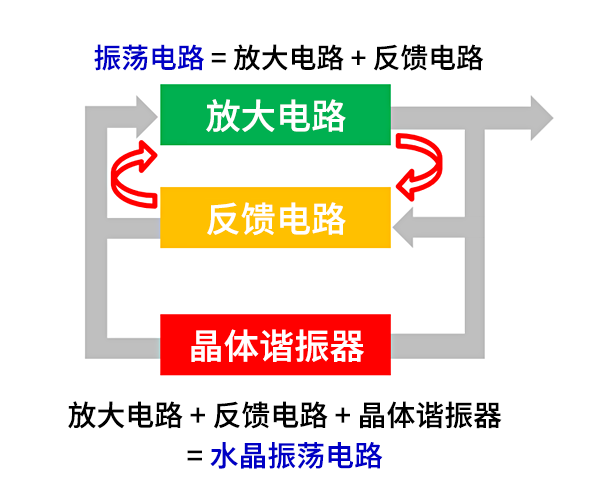

通过将放大電路输出的一部分信号返回到输入端（反馈），可以使電路持续产生有规律的電压振荡，被称為振荡電路。在振荡電路中加入水晶振荡器，形成的電路称為水晶振荡電路。
晶振的特性和注意事项
晶振的特性
- 振动时能量损失更少
- 温度引起的频率波动很小
- 長期频率波动低
这些特性使它们适合用于需要精度的应用。
例如：各种通信设备（智能手机、可穿戴设备、PC等）、基站、車载应用、工业设备等。

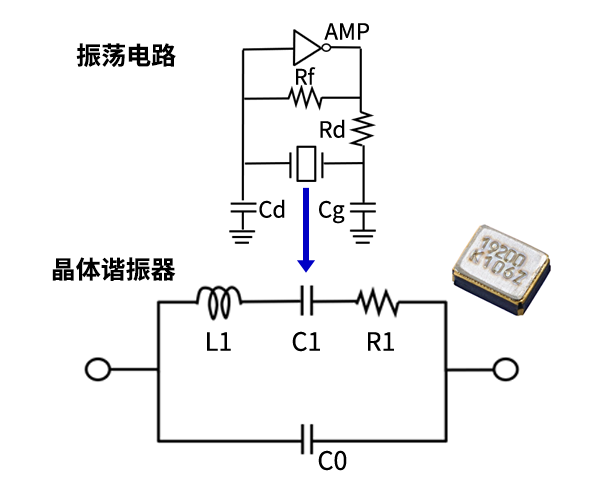

為了使其稳定振荡，需要匹配调试振荡電路和晶體谐振器的Rf※1、Rd※2、Cd、Cg※3等電路参数至适当值。 匹配不充分时，可能会有频率偏差、异常振荡、输出電平低下、振荡停止等系统故障的风险。
※1：Rf=反馈電阻 ※2：Rd=限流電阻 ※3：Cd,Cg=负载容量
