压電陶瓷-垂直位移类型（d33模式）｜能源利用相关产品 | 京瓷（中國）商贸有限公司

快速准确。
压電陶瓷助力未来移动出行生活。

所谓压電陶瓷，是指拥有施加電压瓷體会伸缩，反之变形会产生電压的特性的特殊设备。
京瓷的压電陶瓷，在严酷的环境下也能在千分之一秒到数十分之一秒的间隔内，实现从纳米到几百微米的变形・震动，然后高速准确的重复。
相反，也可以检测微小的压力变动并获得与之对应的信号。
基于車载级的耐用性和可靠性，该设备活跃于各种各样的用途。

※该短片无音效

BASIC STRUCTURE 基本构造

压電陶瓷有PZT陶瓷（锆钛酸铅）和内部電极交错堆积的数层～数百层的元件。
通过给外部電极施加電压，利用压電體朝着垂直方向/水平方向伸缩的「逆压電效应」的制动器等，主要用在声波发生装置中。
另外，在压電陶瓷上施加压力，利用「正压電效应」产生的電动势，可以制作压力传感器和压電发電模组。
除此之外，在電场方向伸缩的纵向位移类型及与電场方向垂直伸缩的横向位移类型。

ADVANTAGES 特点

超高速反应
高精度变位
低能耗
无電磁噪音
寿命長
（有車载搭载实绩）

INNOVATION 京瓷的技(jì )术创新

京瓷将持续探索压電陶瓷的更多应用，助力最新技(jì )术的发展。

LINE-UP 产品線

京瓷在大方向上将开发的压電陶瓷设备分為3类。
可依据客户的课题，以最合适的材料进行定制。

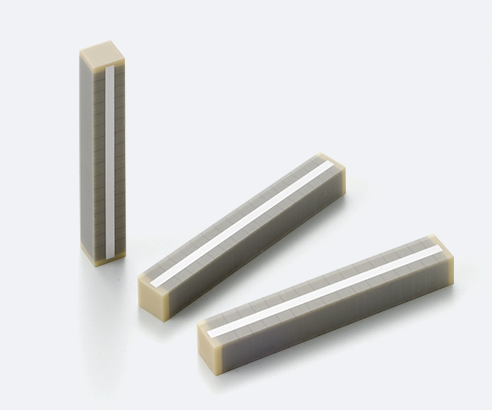

VERTICAL
DISPLACEMENT TYPE[d33mode]
垂直位移类型（d33模式）

垂直位移类型的d33模式的压電陶瓷是积层方向与变位方向相平行的类型。
运用京瓷独特的材料技(jì )术和积层技(jì )术实现了在小型,低電压的情境下产生大的发生力。
作為燃料喷射装置用的高品质零部件，在10年以上的期间拥有向市场出货了超过5000万个出货实绩。

规格 SPECIFICATIONS

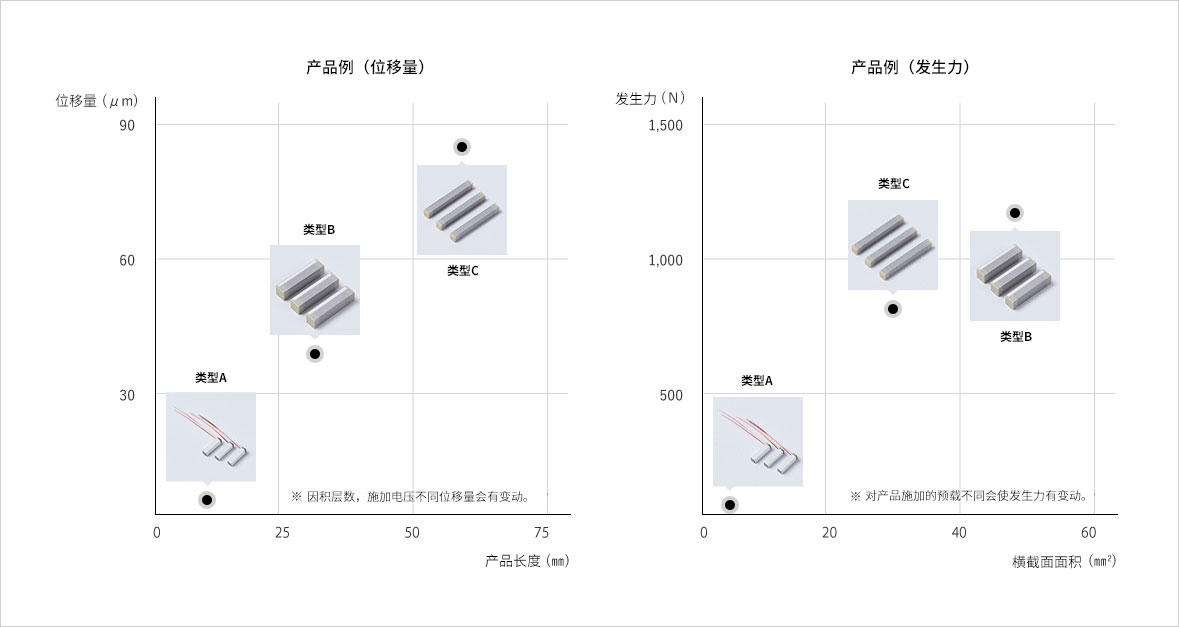

垂直位移类型的产品，产品的長度与位移量基本上与产品横截面面积与发生力成比例关系。

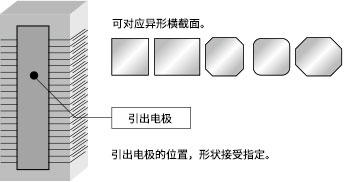

定制尺寸表

可开发客户要求的定制品。欢迎问询。
对应尺寸最小:宽2㎜×深 2㎜×高5㎜、最大:宽10㎜×深10㎜×高60㎜

应用案例 APPLICATIONS

下面是针对各种先进技(jì )术的应用案例。

IoT / 5G

・天線调整

・防抖

・扬声器

・压力传感器

等
半导體相关

・质量流量控制器

・下一代阀门控制

・分配控制器

・晶圆研磨

・精密控制台

等
科學/医疗

・光轴调整

・精密控制台

等
环境·能源

・压電发電装置

等
車载

・压力传感器

・燃油喷射

等

应用案例：半导體相关 质量流量控制器

用于质量流量控制器的压電陶瓷需要高精度控制流量，高位移精度，高反应速度的特点。
因京瓷自主开发的密封构造实现了在高温高湿环境下的高信赖性。
应用案例：半导體相关 下一代阀门控制

随着半导體元件的发展，生产流程的控制也需要更高的快速响应速度和高信赖性。压電阀门具有高速及精密的阀门控制性能，得到了客户的高度评价。(根据客户的要求也有采用d31的案例。）
应用案例：車载 燃油喷射

将燃油喷射以更高速和精密控制可实现燃油的精细喷雾。该产品使用在引擎驱动的零部件的严酷环境中，京瓷运用自主开发的积层设计技(jì )术，实现了稳定的质量标准。
