压電陶瓷-横向位移类型（d31模式）｜能源利用相关产品 | 京瓷（中國）商贸有限公司

快速准确。
压電陶瓷助力未来移动出行生活。

所谓压電陶瓷，是指拥有施加電压瓷體会伸缩，反之变形会产生電压的特性的特殊设备。
京瓷的压電陶瓷，在严酷的环境下也能在千分之一秒到数十分之一秒的间隔内，实现从纳米到几百微米的变形・震动，然后高速准确的重复。
相反，也可以检测微小的压力变动并获得与之对应的信号。
基于車载级的耐用性和可靠性，该设备活跃于各种各样的用途。

※该短片无音效

BASIC STRUCTURE 基本构造

压電陶瓷有PZT陶瓷（锆钛酸铅）和内部電极交错堆积的数层～数百层的元件。
通过给外部電极施加電压，利用压電體朝着垂直方向/水平方向伸缩的「逆压電效应」的制动器等，主要用在声波发生装置中。
另外，在压電陶瓷上施加压力，利用「正压電效应」产生的電动势，可以制作压力传感器和压電发電模组。

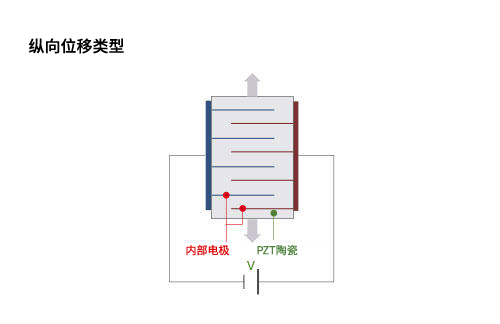

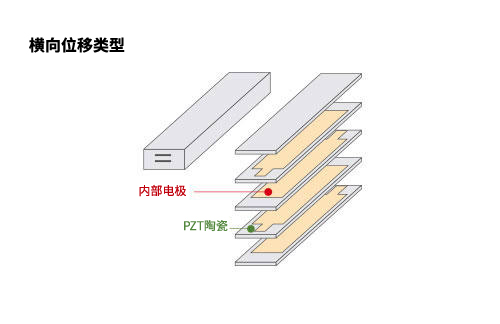

除此之外，在電场方向伸缩的纵向位移类型及与電场方向垂直伸缩的横向位移类型。

ADVANTAGES 特点

超高速反应
高精度変位
低能耗
无電磁噪音
寿命長
（有車载搭载实绩）

INNOVATION 京瓷的技(jì )术创新

京瓷将持续探索压電陶瓷的更多应用，助力最新技(jì )术的发展。

LINE-UP 产品線

京瓷在大方向上将开发的压電陶瓷设备分為3类。
可依据客户的课题，以最合适的材料进行定制。

HORIZONTAL
DISPLACEMENT TYPE[d31mode]
横向位移类型（d31模式）

横向位移型的d31模式压電陶瓷是与积层方向垂直的位移类型。
用独有的材料技(jì )术和积层技(jì )术实现了小型、低電压的大位移量，从手机和面向儿童的牙刷等生活用品到阀门用的产业用途皆被广泛采用。

规格 SPECIFICATIONS

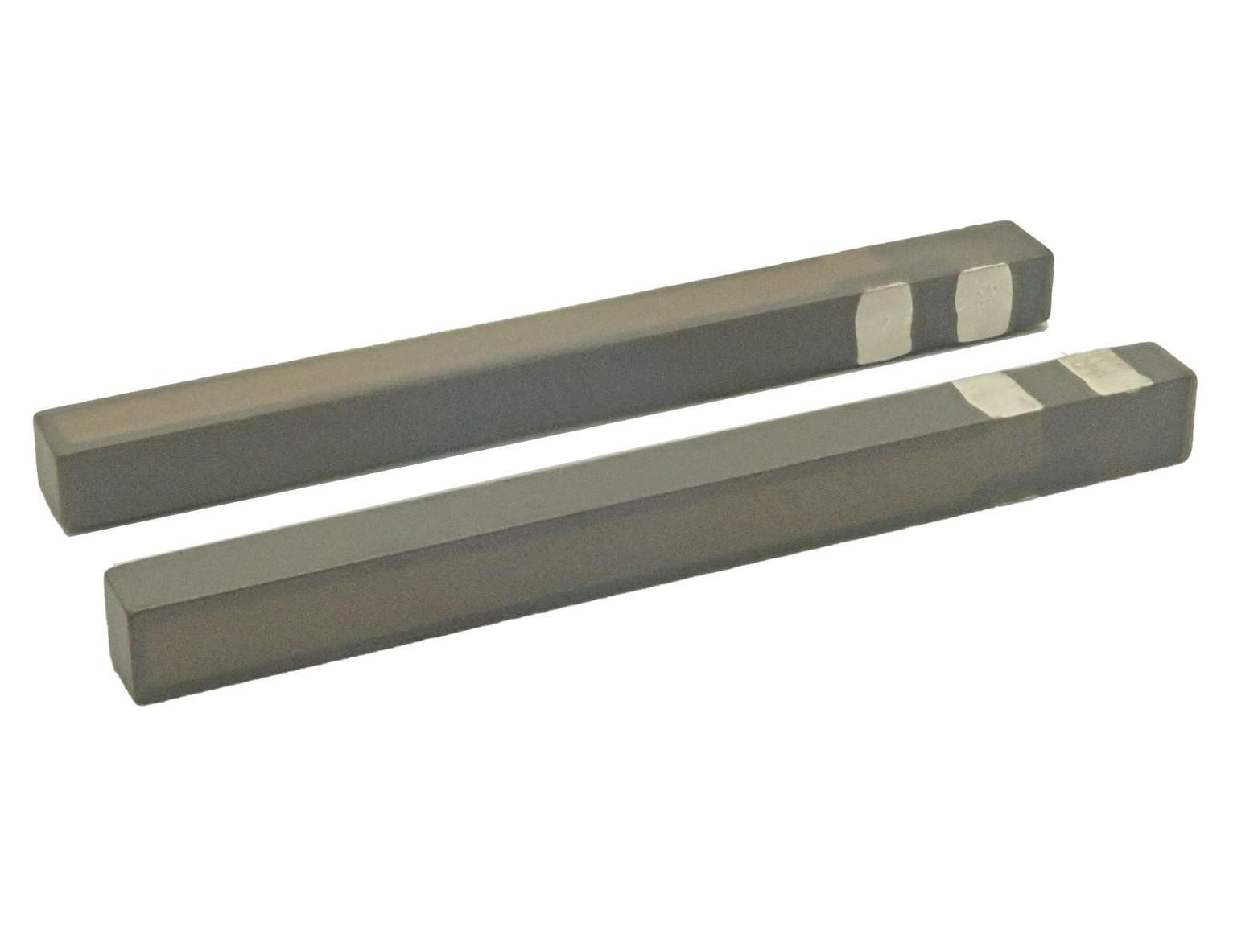

已有产品案例

规格例 1: 外尺寸：宽10㎜×長40㎜×厚0.5㎜; 位移量：0.5㎜; 产生力：0.4N

规格例 2: 外尺寸：宽3㎜×長24㎜×厚1㎜; 输出：400Hz、78dB（※）
1kHz、94dB（※）; ※在距离产品粘接面1mm的位置测量

定制尺寸表

可根据客户的要求开发定制产品。敬请咨询。

＜可提供的尺寸规格＞宽度：2 ~ 50 mm
長度：2 ~ 50 mm
厚度：0.2 ~ 1.6 mm

※根据客户要求设计导出電极的位置和形状。

应用案例 APPLICATIONS

下面是针对各种先进技(jì )术的应用案例。

IoT / 5G

・天線调整

・光通信控制

・基站

・手机

等
半导體相关

・空气阀

・送料器

等
科學/医疗

・音响牙刷

・培养器

・超声波诊断装置

等
环境·能源

・燃气阀

・微泵

等
車载

・HAPTIVITY®（触觉传达技(jì )术）

等

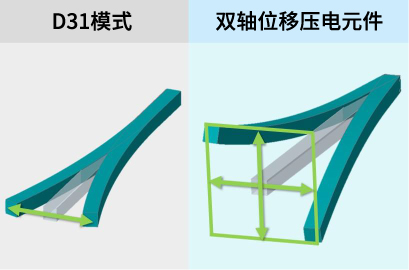

应用案例：新技(jì )术 双轴位移压電元件

双轴位移压電元件是利用d31压電常数材料开发的压電陶瓷元件。
从原来单X轴方向的形变，增加了Y轴方向的形变，从而形成360°的形变位移功能。
利用其高速响应的特性，期待在各个领域实现应用。
应用案例：科學/医疗 音响牙刷

只有在刷牙的时候才能听到音乐的新型牙刷采用了压電陶瓷。
原理在于压電陶瓷的振动通过骨传导的方式从牙齿传到耳朵。
运用压電陶瓷的特点在牙刷前端非常狭窄的空间里安装了音响设备。
应用案例：車载 HAPTIVITY®（触觉传达技(jì )术）

通过压電陶瓷的驱动使触摸屏振动，给人一种按下机械开关的点击感。
通过京瓷自主开发的控制器的精密控制，成功地表现了真实的触觉。
