半导體塑封材料

京瓷的塑封封装材料融入了多年来积累的先进技(jì )术，在各个领域被广泛使用。同时，在所有的产品群中确立了以环境和谐為目标的无卤化技(jì )术，為客户的包装的无铅和高温放置性能等的高可靠性做出贡献。

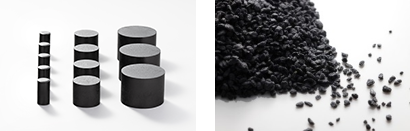

半导體塑封材料の製品見本

技(jì )术介绍

半导體塑封材料适用Package 总览 1
	QFP			QFN	SOP			DIP	SIP ZIP	分立器件				模块
	大型	小型	薄型	QFN	厚型	小型	薄型	DIP	SIP ZIP	小型	功率	SMD	光電耦合器	功率	一般
KE-G3000	☆	☆	☆	☆	☆	☆	☆					☆

半导體塑封材料适用Package 总览 2
	P-BGA			F-BGA		Module		Finger print sensor
	single	map	Flip Chip	map	Flip Chip	power	general	Normal DK	High DK
KE-G1250AH（圧縮成形）		☆	☆	☆	☆		○
KE-G1250DS						☆	☆
KE-G1250FC			☆		☆
KE-G1250LKDS	☆			☆
KE-G1250TC	☆			☆
KE-G1250SK	☆			☆
KE-G1250HT（高导热性）	☆			☆	☆
KE-G1270						☆	☆
KE-G1250AH-F								☆
KE-G1255									☆

☆：非常适合　○：适合
表中记载的等级是Br/Sb free。
＊需要阻燃性等UL认证的情况，请另外咨询

BGA用塑封料: 查看详情

压模用塑封料: 查看详情

指纹识别传感器用塑封料: 查看详情

框架产品用塑封材料: 查看详情

功率模组用塑封料: 查看详情

PLP/WLP用片状塑封料: 查看详情
