FC-BGA　Build up

具备先进设计规则的ABF IC载板

京瓷FC-BGA基板实现了精细的设计规则，是具备高可靠性的半导體用高密度有机封装载板。
拥有先进的设计和工艺，可实现引脚数I/O超过9000个以上，满足高端倒装LSI要求，提供具备高品质，高性能的Buildup结构的IC载板。

■特長

・先进的微细走線技(jì )术实现了 Line/Space：9μｍ/12μｍ的線宽線距
・激光成型的小口径通路孔（VIA）技(jì )术实现了高密度走線
・采用可靠性能优良的热固化环氧树脂
・可配合封装需求实施相应的表面处理。（Ni/Pd/Au、Solder pre-coat、etc）
・可满足无铅、无卤素等绿色环保规格的要求

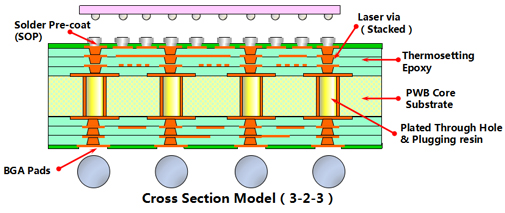

■切面结构

■设计规则

项目	规格(Unit:μm)	备注
层数	10-n-10	Bulid up叠层数Max
Build up层線宽線距	9/12	Min
VIA Land 直径	85	Min
Core层線宽線距	30/45	Min
倒装Pad中心距	100	Min

＊该数据可能会在无预先通告情况下发生变动。

■产品用途

・高端服務器微处理器MPU
・网络路由器/交换机用ASIC
・車载SoC
・高性能游戏机用ASIC
・FPGA
・图形处理器（Graphics process）等
