FC-CSP载板

智能装备市场对产品的小型化，薄型化，轻量化的需求不断提高，以及5G的普及让高速，低延迟，大容量通信成為可能，从而加速了对数据中心的需求。
在此背景下，我司顺应市场，积极推进基板技(jì )术研发，从小型，轻薄基板到专门面向高频的基板，一应俱全，满足客户多样化需求。

■特長

・采用极薄基材的4层构造基板，厚度控制在0.17mm的薄度
・具备满足产品要求最优的生产加工工艺（减成法工艺，MSAP工艺，SAP工艺）
・小孔径VIA加工技(jì )术，精细布線技(jì )术，实现高密度基板的制成
・可提供包括高频材料在内的适合产品要求的Build up材料
・可提供高多层基板，对应不同材料及构造需求
・可对应无铅焊、无卤等绿色环保要求规格

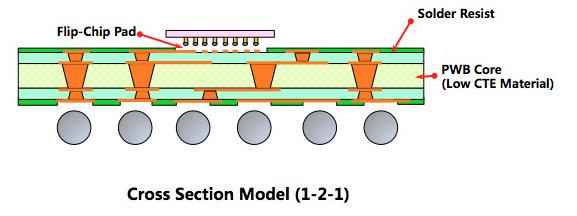

■切面结构

■设计规则

项目	规格(Unit:μm)	备注
板厚	0.17mm	Min（4层构造）
Core厚	0.03	Min
Core层線宽線距	20/25	Min
Build up层線宽線距	12/15	Min
层数	10层	Max

＊该数据可能会在无预先通告情况下发生变动。

■产品用途

・相机模块
・通信模块
・DSP(Digital Signal Processor)
・高性能游戏机用ASIC
・SSD控制器
